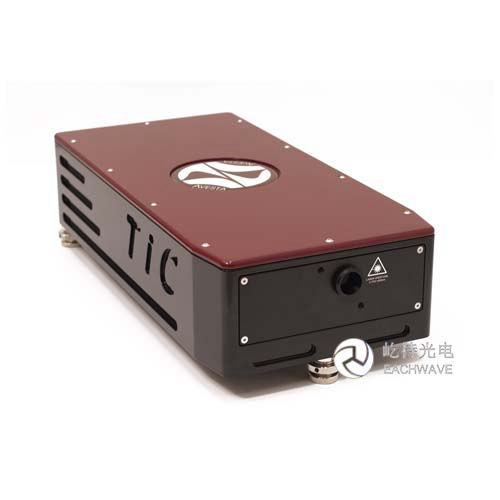

TiC连续可调谐CW钛宝石激光器
TiC连续可调谐CW钛宝石激光器Ti:Sapphire CW系统调谐范围宽，线宽窄。TiC.Ti:Sapphire钛宝石连续激光器具有宽波长调谐范围，是许多基础研究领域工具，尤其是不同的光谱应用。波长调谐由双折射Lyot滤波器执行，可以通过USB连接到PC的步进电机手动或电动控制。可以选择将两个标准具放入谐振器中，以便将产生辐射线宽缩小到2GHz。
CW TiC可调谐钛宝石连续激光器需要通过CW DPSS或Ar-Ion泵浦激光器在532 nm处泵浦。AVESTA提供不带泵浦激光器的振荡器，以及带有泵功率从2 W到10 W的集成泵浦激光器的版本。
可选择光纤耦合输出。激光被引导成具有4μm芯径的光纤。特殊光学方案允许自由空间和光纤输出之间轻松切换。
产品特性：
- 700-1000 nm宽波长调谐范围（带一组光学系统）
- > 1.8W@800 nm平均输出功率
- 集成泵浦激光选项（2 W至10 W）
- 窄线宽（<2 GHz）的标准选项
- 自动波长调谐PC连接
- 可选内置光纤耦合器
- 内置光谱仪和功率计（可选）
典型应用：
- 生物成像
- 电信和半导体研究
- 其他基础和应用研究
- 拉曼光谱
- 化学研究
TiC激光器与外部DPSS泵激光器一起使用
带有集成泵浦激光器版本
TiC连续可调谐CW钛宝石激光器规格：
| 标准型号和可用泵浦激光功率 |
| 泵浦激光功率 |
TiC输出功率为800 nm
（自由空间） |
TiC输出功率为800 nm
（光纤耦合，可选） |
3 W
5 W
6 W
8 W. |
> 400 mW
> 800 mW
> 1.2 W
> 1.8 W |
> 250 mW
> 500 mW
> 900 mW
> 1.2 W |
| 一般光学规格 |
| 波长调谐范围 |
700-1000 nm（定制波长范围为690 ... 1060 nm） |
| 输出线宽 |
<45 GHz（默认值）
<20 GHz（带1个腔内标准具，可选）
<2 GHz（带2个腔内标准具，可选） |
| 泵激光 |
集成或独立DPSS 480 ... 550 nm低噪声泵浦激光器（*高8 W）;
泵浦激光器必须具有低振幅噪声并具有TEM00模式 |
| 光纤输出（可选） |
FC插座，SMF FC-FC跳线，长度1 m，芯径4 um |
| 空间模式和M ^ 2 |
TEM00（M 2 <1.2） |
| 输出光束直径（1 / e 2） |
<2mm |
| 输出偏振 |
线性，水平，PER> 100：1 |
| 光束发散 |
<1 mrad |
| 长期输出功率稳定性1） |
<0.2％rms |
| 尺寸（长×宽×高） |
| 激光头 |
427×300×129 mm（包括集成泵浦激光器）
427×200×123 mm（用于外部泵浦） |
| 集成泵激光控制单元 |
353×360×119 mm |
| 闭环冷水机组 |
430×340×190 mm |
| 环境和实用规范 |
| 工作温度 |
15-30°C |
| 相对湿度 |
<60％，无凝结 |
| 电压 |
单相; 100-240 VAC; 50/60Hz |
| 能量消耗 |
<1.5千瓦 |
| 可用的工厂配置包2） |
| 热稳定整体式车身 |
包含在任何包中 |
| “ 手动”工厂包 |
- 双折射Lyot滤波器，带手动千分尺螺丝调节
- （可选）一个或两个腔内标准具，可手动调节 |
| “基本”工厂包（默认） |
- 带步进电机调节的双折射Lyot滤波器
- （可选）带有手动或步进电机调节的一个或两个腔内标准具
- 带遥控的电动波长调谐
- 具有波长调谐远程控制功能的基本Windows软件 |
| “ AU”自动工厂包 |
- 带步进电机调节的双折射Lyot滤波器
- （可选）带手动或步进电机调节的一个或两个腔内标准具
- 内置光谱仪
- 内置功率计
- 有源输出功率稳定锁定3）
- BRF控制和标准具（可选）通过单一Windows软件应用程序进行控制
- 扩展的Windows软件版本，包括操作参数监控和单击波长调整 |
1） - 在冷启动30分钟后，在相同室温条件下连续运行12小时，使用工厂提供/推荐的稳定闭环冷水机组，具有适当的容量和工厂提供/推荐的低噪音机载集成高稳定泵激光器，有源电源锁定开启; 仅限“自动”包;
2） - 请选择其中一个包作为您基础系统; 某些功能可根据客户的具体要求进行不同的定制或组合;
3） - 仅适用于 某些 制造商认证的泵浦激光器型号，请咨询。 |
在不同泵浦功率下操作的的TiC激光器的典型波长调谐曲线
140小时连续测量的TiC激光输出功率
用于“基本”版的TiC激光器的控制软件
与外部DPSS泵浦激光器串联使用的的TiC激光器
